RY40NT5P-TS 三菱iQ-R系列輸出模塊
RY40NT5P-TS 三菱iQ-R系列輸出模塊
時間:2024-08-09 來源:未知 作者:admin 點擊:871次

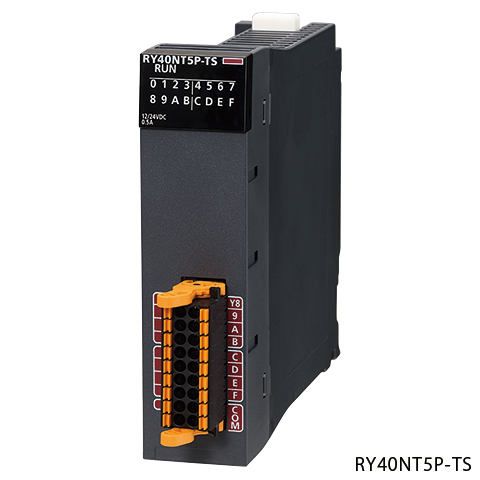

RY40NT5P-TS 三菱iQ-R系列輸出模塊
三菱iQ-R系列彈簧夾端子排型輸入輸出模塊常用型號有：RX10-TS、RX40C7-TS、RX41C4-TS、RY40NT5P-TS、RY40PT5P-TS、RY41NT2P-TS、RY41PT1P-TS、RY10R2-TS。
RY40NT5P-TS參數說明：晶體管漏型輸出16點 DC12/24V 0.5A/1點,5A/1公共端，響應時間1ms，16點1公共端，彈簧夾端子排型。
三菱iQ-R系列輸出模塊RY40NT5P-TS產品規格說明
[輸出點數] 16點
[輸出類型] 晶體管漏型輸出
[最大負載電流] 0.5A/1點，Pilot Duty,5A/1公共端
[最大突入電流] 有過負載保護功能的電流限制
[OFF時漏電流] 0.1mA以下
[ON時最大電壓降] DC0.2V(TYP.) 0.5A,DC0.3V(MAX.) 0.5A
[響應時間]
OFF->ON 0.5ms以下
ON->OFF 1ms以下(額定負載，電阻負載)
[機械性壽命] 2000萬次以上
[最大開關負載] 3600次/時
[電涌抑制器] 齊納二極管
[保險絲] 無
[保護功能]
過載保護功能：過電流檢測、過載保護時限制電流1.5~3.5A/1點以1點單位動作
過熱保護功能：以1點單位動作
[外部供應電源]
電壓：DC12V/24V(脈動率5%以內)(允許電壓范圍DC10.2V~28.8V)
電流：6mA TYP.(DC24V時)，9mA MAX.(DC24V時)
[公共端方式] 16點1公共端
[絕緣耐壓] AC510Vrms 1分鐘之間
[絕緣電阻] 通過絕緣電阻計10MΩ以上
[保護等級] IP2X
[外線連接方式] 2片彈簧夾緊端子臺
[輸出輸出占用點數] 16點(I/0分配:輸出16點)
[DC5V內部消耗電流] 140mA(TYP.全點ON)
[外形尺寸H*W*D] 106*27.8*129mm
[重量] 0.12kg
RY40NT5P-TS,RY40NT5P-TS價格,RY40NT5P-TS用戶手冊
公司主營三菱PLC，RX10-TS、RX40C7-TS、RX41C4-TS、RY40NT5P-TS、RY40PT5P-TS、RY41NT2P-TS、RY41PT1P-TS、RY10R2-TS價格好，歡迎咨詢！
三菱iQ-R系列彈簧夾端子排型輸入輸出模塊常用型號有：RX10-TS、RX40C7-TS、RX41C4-TS、RY40NT5P-TS、RY40PT5P-TS、RY41NT2P-TS、RY41PT1P-TS、RY10R2-TS。
RY40NT5P-TS參數說明：晶體管漏型輸出16點 DC12/24V 0.5A/1點,5A/1公共端，響應時間1ms，16點1公共端，彈簧夾端子排型。
三菱iQ-R系列輸出模塊RY40NT5P-TS產品規格說明
[輸出點數] 16點
[輸出類型] 晶體管漏型輸出
[最大負載電流] 0.5A/1點，Pilot Duty,5A/1公共端
[最大突入電流] 有過負載保護功能的電流限制
[OFF時漏電流] 0.1mA以下
[ON時最大電壓降] DC0.2V(TYP.) 0.5A,DC0.3V(MAX.) 0.5A
[響應時間]
OFF->ON 0.5ms以下
ON->OFF 1ms以下(額定負載，電阻負載)
[機械性壽命] 2000萬次以上
[最大開關負載] 3600次/時
[電涌抑制器] 齊納二極管
[保險絲] 無
[保護功能]
過載保護功能：過電流檢測、過載保護時限制電流1.5~3.5A/1點以1點單位動作
過熱保護功能：以1點單位動作
[外部供應電源]
電壓：DC12V/24V(脈動率5%以內)(允許電壓范圍DC10.2V~28.8V)
電流：6mA TYP.(DC24V時)，9mA MAX.(DC24V時)
[公共端方式] 16點1公共端
[絕緣耐壓] AC510Vrms 1分鐘之間
[絕緣電阻] 通過絕緣電阻計10MΩ以上
[保護等級] IP2X
[外線連接方式] 2片彈簧夾緊端子臺
[輸出輸出占用點數] 16點(I/0分配:輸出16點)
[DC5V內部消耗電流] 140mA(TYP.全點ON)
[外形尺寸H*W*D] 106*27.8*129mm
[重量] 0.12kg
RY40NT5P-TS,RY40NT5P-TS價格,RY40NT5P-TS用戶手冊
公司主營三菱PLC，RX10-TS、RX40C7-TS、RX41C4-TS、RY40NT5P-TS、RY40PT5P-TS、RY41NT2P-TS、RY41PT1P-TS、RY10R2-TS價格好，歡迎咨詢！
