產品詳細介紹
三菱FX3GE系列PLC內置新增模擬量輸入/輸出和以太網通信功能，多種實用功能集于一身。三菱FX3GE系列PLC在線選型
1、內置2通道模擬量輸入:
. 電壓：DC 0~10V (分辨率2.5mV(10V/4000))
. 電流：DC 4~20mA(分辨率5μm(16mA/3200))
2、內置1通道模擬量輸出
. 電壓：DC 0~10V (分辨率2.5mV(10V/4000))
. 電流：DC 4~20mA(分辨率5μm(16mA/3200))
3、標配以太網通信口
支持遠程監控和維護,支持10BASE-T/100BASE-TX高速通信。
4、基于Web的數據監測
基于的數據監測,可從任意聯網的設備通過標準Web瀏覽器讀取PLC信息。為安全起見可選 PLC關鍵字保護，禁止未經授權的訪問。可從

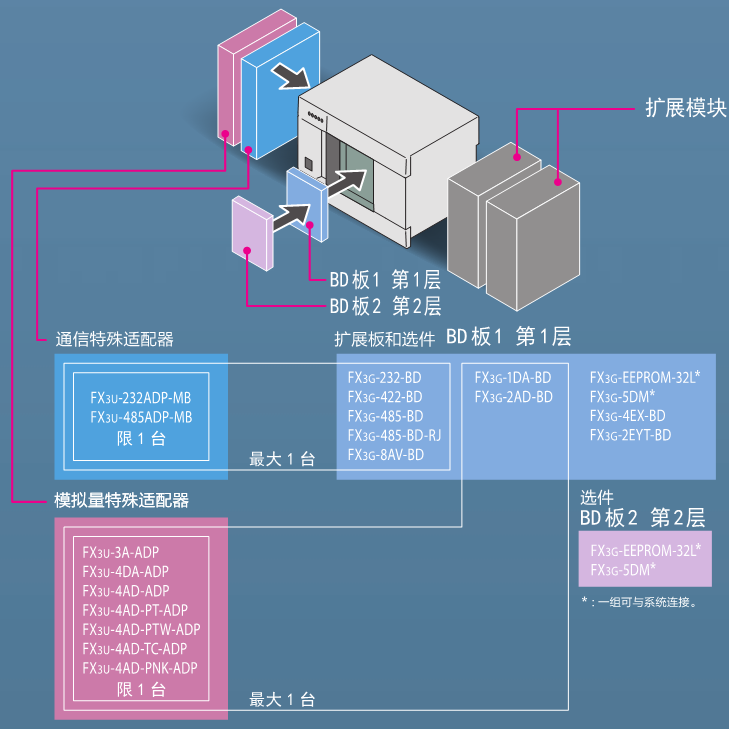

5、靈活的擴展性能
第一層:擴展板 第二層:內存盒或顯示模塊
. 通信和模擬量特殊適配器
擴展槽可擴展一個模擬量特殊適配器,但不能同時擴展特殊適配器和擴展板。
【FX3GE系列三菱PLC型號】
.MR/ES: AC電源,繼電器輸出 .MT/ES: AC電源,晶體管輸出(漏型)
.MR/DS: DC電源,繼電器輸出 .MT/DS: DC電源,晶體管輸出(漏型)
.MT/ESS: AC電源,晶體管輸出(源型)
.MT/DSS: DC電源,晶體管輸出(源型)
FX3GE-24MR/ES, FX3GE-24MT/ES, FX3GE-24MT/ESS,
FX3GE-24MR/DS, FX3GE-24MT/DS, FX3GE-24MT/DSS
FX3GE-40MR/ES, FX3GE-40MT/ES, FX3GE-40MT/ESS,
FX3GE-40MR/DS, FX3GE-40MT/DS, FX3GE-40MT/DSS
三菱FX3GE,三菱FX3GE系列PLC,FX3GE 列PLC,FX3GE用戶手冊
公司主營三菱PLC、三菱變頻器、三菱伺服、三菱觸摸屏，三菱FX3GE系列PLC品種齊全，大量現貨,提供技術支持!
1、內置2通道模擬量輸入:
. 電壓：DC 0~10V (分辨率2.5mV(10V/4000))
. 電流：DC 4~20mA(分辨率5μm(16mA/3200))
2、內置1通道模擬量輸出
. 電壓：DC 0~10V (分辨率2.5mV(10V/4000))
. 電流：DC 4~20mA(分辨率5μm(16mA/3200))
3、標配以太網通信口
支持遠程監控和維護,支持10BASE-T/100BASE-TX高速通信。
4、基于Web的數據監測
基于的數據監測,可從任意聯網的設備通過標準Web瀏覽器讀取PLC信息。為安全起見可選 PLC關鍵字保護，禁止未經授權的訪問。可從
5、靈活的擴展性能
強大的內置功能之外，F(xiàn)X3GE還具有豐富的擴展選項，可兼容FX3G/FX3u的擴展選件
第一層:擴展板 第二層:內存盒或顯示模塊
. 通信和模擬量特殊適配器
擴展槽可擴展一個模擬量特殊適配器,但不能同時擴展特殊適配器和擴展板。
| FX3GE主機規格參數 | ||
| 硬件 | 基本單元 控制點數 | 24/40點數 最大128點 （最大256點 使用CC-Link I/O時） |
| 電源 | AC/DC | |
| DC 24V 輸入 | 漏型/源型 | |
| 輸出 | 繼電器/晶體管 | |
| 主機主要功能 | 存容量 | 32,000步EEPROM |
| 時鐘 | 內置 | |
| 電池 | 選件 | |
| 通訊端口 | USB、RS-422、以太網 | |
| 高速計數器 | 1相 60kHz×4ch、10kHz×2ch 2相 30kHz×2ch、5kHz×1ch | |
| 定位 | 24點 100kHz×2軸 40點 100kHz×3軸 | |
| 模擬量輸入輸出 | 2ch輸入、1ch輸出 | |
| 模擬量電位器 | 2ch | |
| 選件 | 功能擴展板 | 可連接1臺（不可與特殊適配器并用） |
| 特殊適配器 | 可連接模擬量/通信適配器各1臺 合計２臺 | |
| 存儲器選件 | 可擴展 | |
| 顯示模塊 | 可擴展 | |
| CC-Link V2 | 可擴展 | |
| MODBUS ® | 可擴展 | |
| 項目 | FX3GE-24M[] | FX3GE-60M[] |
| I/O點數 | 控制規模：24~256點（含CC-LinkI/O） | |
| 地址范圍 | 擴展設備的I/O點數128點與CC-Link遠程I/O點數128點合計 | |
| 程序容量 | 內置 32,000步EEPROM 選件32,000步EEPROM(帶程序傳送功能) | |
| 運算處理時間 | 基本指令 0.21μs（基本）、0.42μs（應用） | |
| 指令數 | 基本指令29個，步進梯形圖指令2個，應用指令124種 | |
| 編程語言 | 繼電器符號方式＋步進梯形圖方式（可通過SFC來表現） | |
| 程序執行方式 | 運算控制方式存儲程序循環運算方式（專用LSI）， 有中斷指令 | |
| 程序保護 | 2個不同的關鍵字，最大密碼長度為16個字符 | |
| 輸入點數 | 14 | 24 |
| 輸入信號電壓/形式 | DC24V（-10％~＋10％） | |
| 輸入信號電流/阻抗 | X000~X007:DC7mA/24V、電阻3.3kΩ, X010~以后:DC5mA/24V、電阻4.3kΩ | |
| 輸出點數 | 10 | 16 |
| 輸出類型 | 繼電器/晶體管 | 繼電器/晶體管 |
| 外部電源 | 繼電器 DC30V以下,AC240V以下 晶體管DC5V~30V | |
| 最大電阻負載 | 繼電器 2A（1點/1com）、8A（4點/1com） 晶體管0.5A（1點/1com）、0.8A（4點/1com） | |
| 模擬量輸入范圍 | 電壓輸入DC0V~10V（最大0.5V，+15V，198.7kΩ） 電流輸入DC4mA~20mA（最大-2mA,+30mA，250Ω） | |
| 模擬量輸入分辨率 | 電壓輸入 2.5mV（10V/4000） 電流輸入5μA（16mA/3200） | |
| 模擬量輸出范圍 | 電壓輸出 DC0V~10V（外部負載2K~1MΩ） 電流輸出DC4mA~20mA（外部負載500Ω以下） | |
| 模擬量輸出分辨率 | 電壓輸出2.5mV（10V/4000） 電流輸出4μA（16mA/4000） | |
| 以太網數據的傳輸速度 | 支持100Mbps/10Mbps | |
| 以太網通訊方式 | 全雙工／半雙工 | |
| 以太網傳輸方式 | 基帶 | |
| 以太網最大段長度 | 100米 | |
【FX3GE系列三菱PLC型號】
.MR/ES: AC電源,繼電器輸出 .MT/ES: AC電源,晶體管輸出(漏型)
.MR/DS: DC電源,繼電器輸出 .MT/DS: DC電源,晶體管輸出(漏型)
.MT/ESS: AC電源,晶體管輸出(源型)
.MT/DSS: DC電源,晶體管輸出(源型)
FX3GE-24MR/ES, FX3GE-24MT/ES, FX3GE-24MT/ESS,
FX3GE-24MR/DS, FX3GE-24MT/DS, FX3GE-24MT/DSS
FX3GE-40MR/ES, FX3GE-40MT/ES, FX3GE-40MT/ESS,
FX3GE-40MR/DS, FX3GE-40MT/DS, FX3GE-40MT/DSS
三菱FX3GE,三菱FX3GE系列PLC,FX3GE 列PLC,FX3GE用戶手冊
公司主營三菱PLC、三菱變頻器、三菱伺服、三菱觸摸屏，三菱FX3GE系列PLC品種齊全，大量現貨,提供技術支持!
